导读
电子科技大学王军教授、魏静轩教授联合浙江大学韩松教授系统综述了二维材料驱动的新型多维度光电探测器技术，阐述了涵盖强度、光谱、偏振、相位、时间和空间六个维度的器件分类体系，并总结了多物理机制融合、人工智能反演、仿生结构设计等前沿设计策略。该设计思路突破了传统体材料在小型化与多维解耦上的瓶颈，为实现智能化、片上集成的全光场探测提供了理论框架与技术路径，在智慧交通、精准医疗、深空探测等领域具有广阔应用前景。
该研究成果以“2D Materials-based Next-Generation Multidimensional Photodetectors”为题发表在《Light: Science & Applications》。
研究背景
目前光电探测器大多聚焦于单一物理量（如光强或单色波长）的获取，其在光电成像、工业检测、天文、医学等领域占据主流地位。然而，随着大数据、人工智能、物联网等新兴产业发展，单维度探测已无法满足复杂环境下的多维度信息获取需求。自然光场本质上是一个多参数耦合系统，其包含强度、波长、偏振、相位角、时间、空间六个关键维度。这些维度之间不仅相互独立，还会在散射、反射、折射等物理过程中产生交叉影响。例如，在雾霾天气中偏振信息可显著提升成像清晰度，在医学手术导航中多波长信息可精准区分健康与病变组织，在深空探测中相位与偏振结合可推断天体的形貌和表面成分等。采用传统的傅里叶变换红外光谱仪（FTIR）、偏振仪、干涉仪等系统往往需要多个大型光学模块串联才能解析全部参数，导致设备庞大、功耗高、信号处理复杂，在智能终端、无人机载荷、片上感知系统等场景应用受到局限。因此迫切需要发展高性能多维度光电探测技术，具有超薄、带隙可调、宽带吸收、高迁移率等优异特性的二维材料为多维探测器件构筑提供了重要机遇。

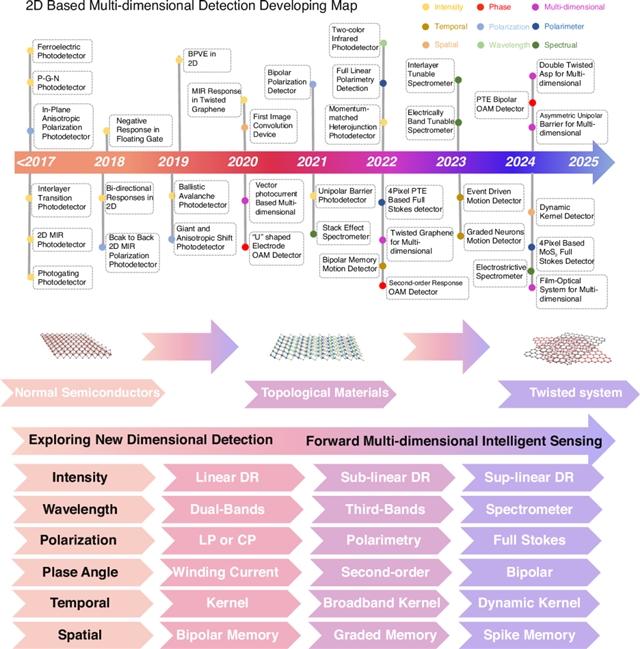

图1. 新型多维度探测器发展历程与趋势

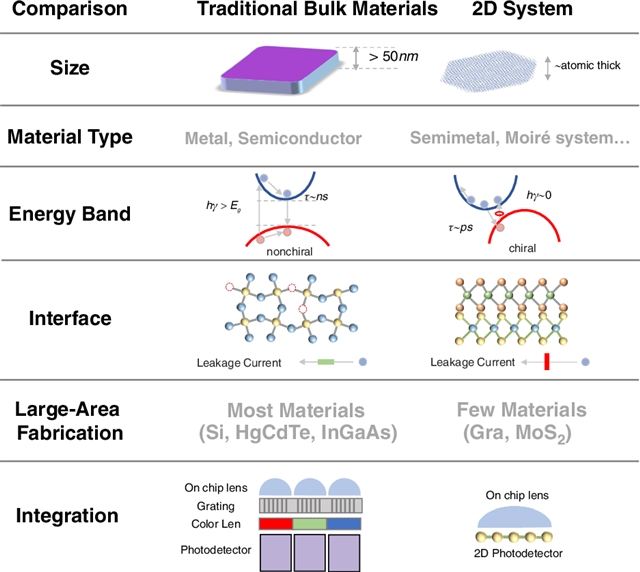

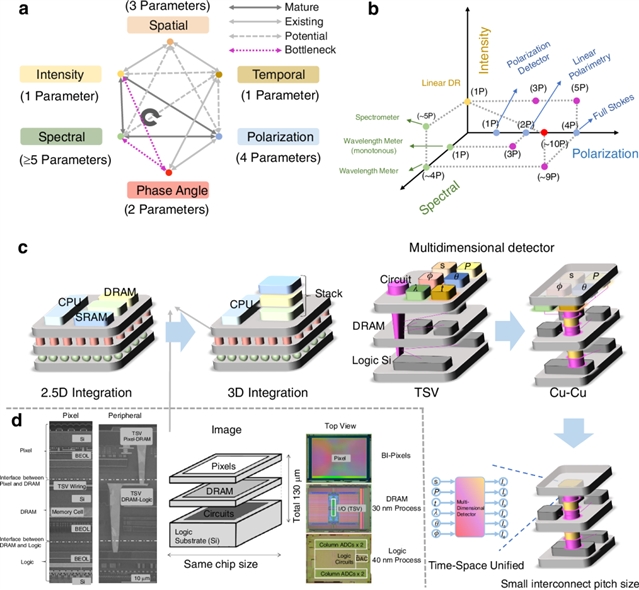

图2. 二维材料与体材料的特点对比
技术挑战与难点
多维探测的核心挑战在于：如何在单个或极少数像素中实现多参数解耦和融合？传统体材料因带隙固定、界面缺陷多，在小型化和高性能方面受到制约。此外，多维信息往往存在串扰和压缩损失，导致关键数据在采集和处理过程中丢失。主要难点与挑战包括：多个光参量耦合与解耦；器件集成度与信息保真；串扰抑制与数据压缩；缺乏统一多维度信息检测评估体系。
图3. 新型多维度探测器与传统材料探测器的性能对比
研究创新概述
鉴于此，研究小组聚焦二维材料独特的光-物质相互作用特性，系统梳理并评述了基于二维材料的新型多维光探测器的发展现状与未来趋势，从物理机制、器件结构到集成策略，全面揭示二维材料在多维信息探测中的潜力。

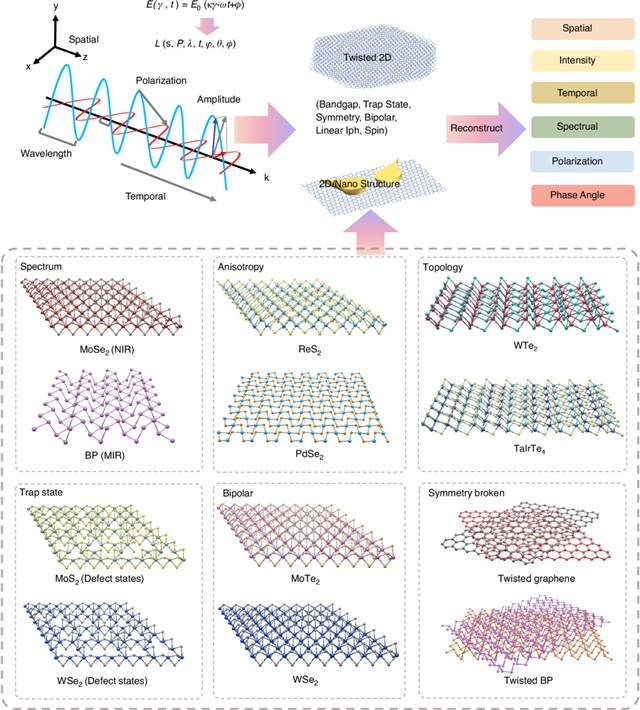

图4. 新型多维度探测器与二维材料之间的关联
1、新兴维度探测器：
文章建立了二维材料多维探测的“六维分类体系”，并详细讨论了每个维度的物理机制、典型器件、性能优化策略与融合发展趋势。
强度：基于光伏效应、光栅调控与光阱俘获，实现线性至超线性功率响应。
光谱：由双波段拓展至电调谐多波段与计算光谱，实现纳米级分辨率。
偏振：利用晶格各向异性获取高正负PR值，结合超构表面实现全Stokes测量。
相位：依托拓扑半金属优势，实现中红外OAM直接探测与拓扑荷数分辨。
时间：构建事件驱动二维忆阻阵列，亚毫秒提取运动边缘，降低冗余数据。
空间：采用可重构卷积核阵列，在传感端完成边缘增强与噪声抑制等预处理。

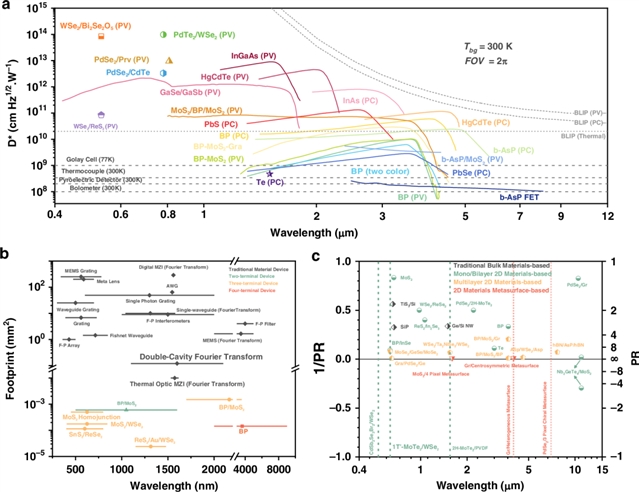

图5.多维探测器的性能指标与通用设计策略
2、多维度融合探测器：从分立元件到一体化集成
在二维材料多维探测器的六个维度（强度、光谱、偏振、相位、时间、空间）逐一优化的基础上，研究者开始追求多维信息的单片融合。旨在让同一个器件或像素同时感知多种光场参数，并在前端实现部分信息解耦和处理，从而显著提升系统集成度与响应效率。从目前发展来看，从两维度融合（强度-偏振）到强度-偏振-波长这三个维度融合最为成熟，其他维度融合仍旧存在较大的发展空间。
传统空间分割策略将不同维度分配至独立像素或子像素，互扰小但面积大、像素利用率低且依赖后端融合计算；时间分割策略则在同一像素中通过电/光/外场调控快速切换模式，利于集成但受限于串扰与切换速度。新兴的矢量光电流多端口结构利用多电极布局直接分离不同维度信号，具备低串扰、高独立性，可实现多维实时并行输出。未来趋势包括：①全维度单像素化：在单元内同步采集并分离六维信号；②可重构架构：利用栅极调控、相变材料或可调超构表面实现模式动态切换；③智能前端计算：在器件级引入机器学习，实现信号到语义的直接映射，降低后端负荷。

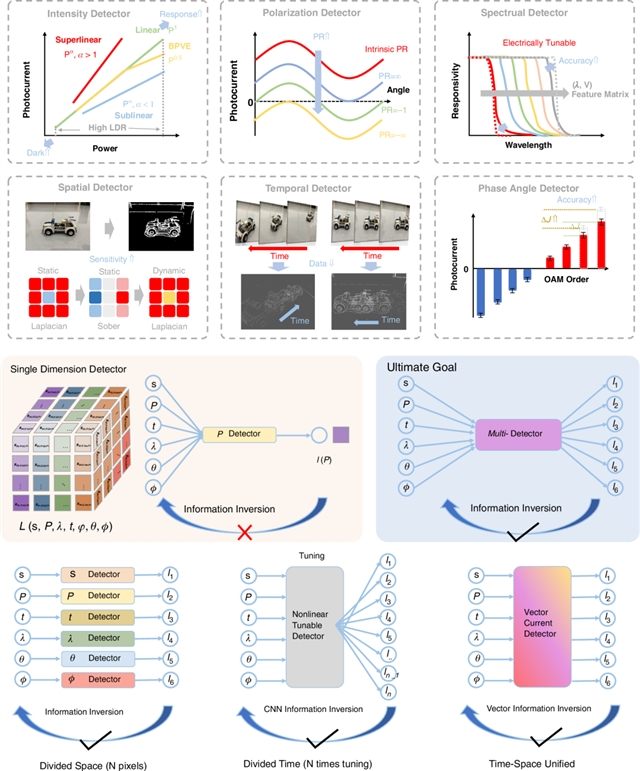

图6. 全光场探测器参数表征及多维探测器的先进集成技术
应用前景与未来展望
二维材料多维探测器正处于由实验室走向工程化的关键期，凭借光强、光谱、偏振、相位、时间、空间等全维感知能力，在交通安防（防眩光成像、目标跟踪）、医疗 （肿瘤筛查、术中导航）、深空与地球观测（形貌重构、弱信号提取）以及量子通信（高维态探测）等领域展现突出优势。
未来发展将以集成化与智能化为核心：①单像素全维度采集，消除串扰与光路损耗；②多芯片异构融合，按需分配波段与功能；③可重构自适应阵列，快速切换任务模式；④片上光电-算法协同，闭环实现感知与决策；⑤大规模阵列化并兼容CMOS，突破工程瓶颈。
随着二维材料体系、先进光子学设计与人工智能算法的持续融合，多维探测器将从单纯的“信息获取端”演化为集感知、计算与决策于一体的智能光电节点。未来，在毫米级芯片上实现全光场的实时重构与全场景自适应响应，将不再是构想，而有望成为信息感知系统的核心形态，推动光电探测从“多维感知”走向“全维智能”。（来源：LightScienceApplications微信公众号）

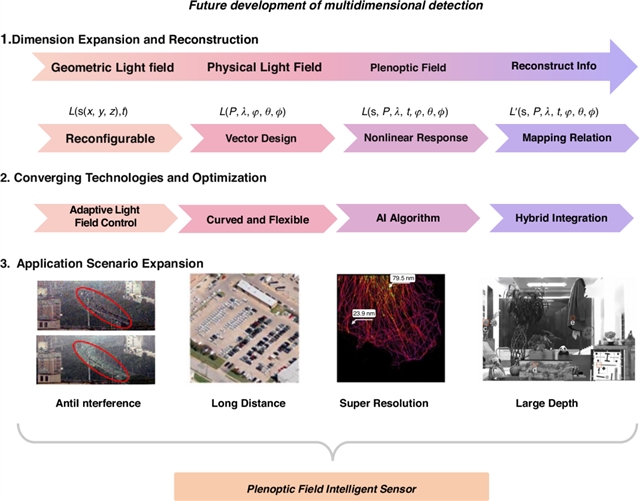

图7.多维探测器的未来发展与深度应用
相关论文信息:https://doi.org/10.1038/s41377-025-01995-8
