导读
近期，西湖大学仇旻教授和西湖大学光电研究院赵鼎研究员团队在 Light: Advanced Manufacturing发表了题为“ Refractive Index Sensing in the Mid-Infrared Regime with Ice-Lithography Enabled 2.5-Dimensional Metasurfaces ”的研究论文。
该团队利用独特的“冰刻”技术（Ice Lithography），成功制备了具有垂直不对称的2.5维（2.5D）金属等离激元超表面。得益于冰刻技术无溶剂污染、高对准精度的特性，该团队不仅实现了多层金属-介质结构的精确堆叠，还通过垂直维度的结构调控显著增强了光与物质的相互作用。实验表明，该2.5D超表面的折射率传感灵敏度高达2266 nm/RIU，较传统平面结构提升了3.1倍。这项工作为高性能生化传感器的绿色制造开辟了新路径。
中红外（MIR）波段包含了大量化学键的特征振动频率，被誉为分子的“指纹区”，对于化学检测、环境监测和生物医疗诊断具有重要意义 。基于表面等离激元共振（SPR）的超表面传感器因其能显著增强中红外波段局域光场而备受关注 。
然而，传统的中红外超表面制造主要依赖电子束曝光（EBL）或聚焦离子束（FIB）刻蚀。这些工艺通常需要使用聚合物光刻胶（如PMMA），不仅涉及复杂的“涂胶-显影-去胶”湿法流程，还容易在器件表面残留有机污染物，严重影响传感器的光学品质因数（Q值）和表面化学性质 。另一方面，虽然双光子聚合（TPP）技术擅长构建3D结构，但其在制造离散金属结构方面存在局限性，难以灵活调控等离激元共振 。因此，开发一种既能实现复杂3D结构、又能保持表面洁净的微纳加工技术，是突破当前传感性能瓶颈的关键。
1. 绿色“冰刻”：无溶剂、原位对准的3D加工新范式
该研究采用了团队自主研发的“冰刻”技术（Ice-assisted Electron Beam Lithography），直接使用水蒸气凝结成的无定形冰层作为电子束光刻胶 。与传统工艺相比，冰刻技术具有三大核心优势：
零污染： 全过程无需有机溶剂，冰胶在升温后自然升华，能够获得极致洁净的器件表面，这对于高灵敏度生物传感至关重要 。
原位对准： 利用冰层在电子束下的低敏感性，可以在加工过程中进行原位成像，直接完成多层结构的纳米级对准。
多层堆叠效率： 通过“制冰-曝光-镀膜”的多次循环，极大简化了2.5D/3D结构的制备流程 。
2. 2.5维架构设计：垂直维度上的场增强
研究团队提出了一种2.5维金属十字柱阵列结构（图1）。与平面结构（2D）不同，这种设计在金属十字叉的末端引入了垂直方向的纳米柱（Pillars）。

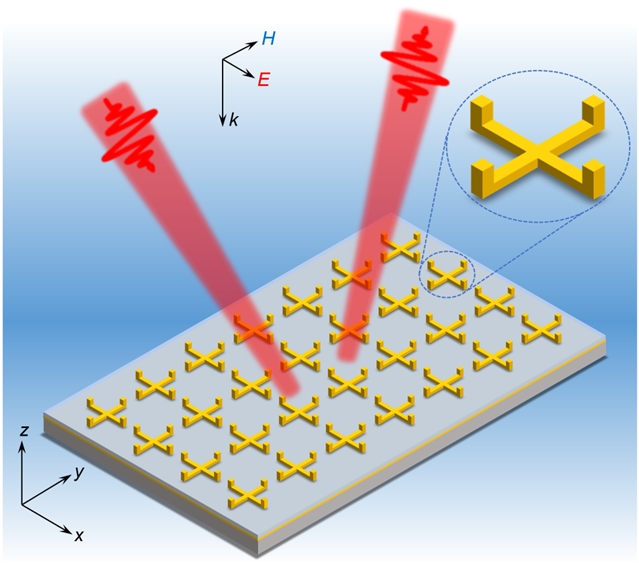

图1：2.5D超表面结构示意图
仿真与实验发现，随着纳米柱高度（h?）的增加，等离激元共振波长不仅发生红移，更重要的是，电场能量被“抬升”并集中在纳米柱周围（图2）。 这种垂直方向的场分布调控，使得强电场区域能够更充分地与周围的环境介质（待测物）接触，克服了传统平面结构电场主要集中在基底界面的不足，从而显著提升了折射率传感的灵敏度 。

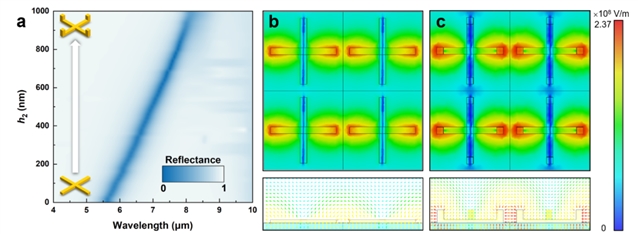

图2：通过纳米柱高度调节超表面光谱和表面电场分布
3. 性能表现：灵敏度大幅提升
实验结果显示，在保持较高Q值（~20）的同时，制备的2.5D超表面（柱高300 nm）在中红外波段表现出了卓越的传感性能。当环境折射率变化时，其实验测得的灵敏度达到2266 nm/RIU，相比于同参数的平面结构（735 nm/RIU）提升了3.1倍 。仿真结果更显示，通过进一步优化柱高，灵敏度理论上可达4208 nm/RIU 。
总结与展望
该研究成功将冰刻技术应用于中红外超表面传感器的制备，证明了通过垂直结构工程可以有效操控光与物质的相互作用。这种没有光刻胶残留、支持复杂形貌构建的加工方法，不仅可以实现高灵敏度分子指纹检测器件，也为未来在柔性基底、甚至生物活体表面制造光电子器件提供了无限可能 。（来源：先进制造微信公众号）
